單軸振動篩和圓振動篩的偏心軸

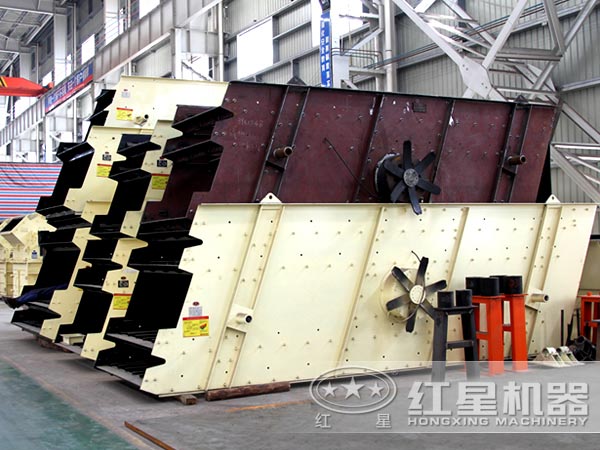

圓及近似圓形運動即圓振動篩，是慣型振動篩的一種，也是慣性振動篩中結構較簡單的一種，因為它具有較高的生產率和篩分效率，目前在國外仍然是應用較廣的一種振動篩。

單軸慣性振動篩的振動是由帶偏心重塊的輪回轉產生的，箱型的運動軌跡為圓形及橢圓形，單軸慣性振動篩又分純振動篩和自定中心振動篩兩種。

純振動篩的軸承中心與皮帶輪的中心位于同一直線。

它是由篩框和篩面以及轉動偏心軸共同組合而成。這個軸安裝在運動中心上，軸承又安裝在偏心的光滑的轉動軸承的軸套里。工作時，皮帶輪將隨篩箱一起振動，這樣就必然引起傳動三角帶反復伸縮，從而使皮帶很容易損壞，因此純振動篩在蘇聯(lián)成為偏心（陀轉）振動篩。

自定中心的振動篩就是黨篩子工作（振動）時，傳動的三角皮帶輪中心不與篩箱一起振動，既皮帶輪中心在空間幾乎保持不動的一種單軸慣性振動篩。目前國內外使用的自定中心振動篩又分為皮帶輪偏心式和軸承偏心式兩種。

皮帶輪中心式是指主軸中心與軸承中心在同一直線上，而與傳動三角皮帶輪中心有一偏心距離，其偏心量等于機體振幅的½。它克服了純振動篩皮帶易壞的缺點，但篩子性能為改變。

軸承偏心是指主軸中心與傳動三角皮帶輪中心在同一直線上，而與軸承中心有一偏心距其偏心量等于機體振幅的½。它不僅克服了純振動篩皮帶易壞的去點，而且可獲得較大的振幅。因此軸承偏心式，在國外廣泛地用于中、細碎前后的篩分，目前已發(fā)展到處理粗碎前后的篩分。

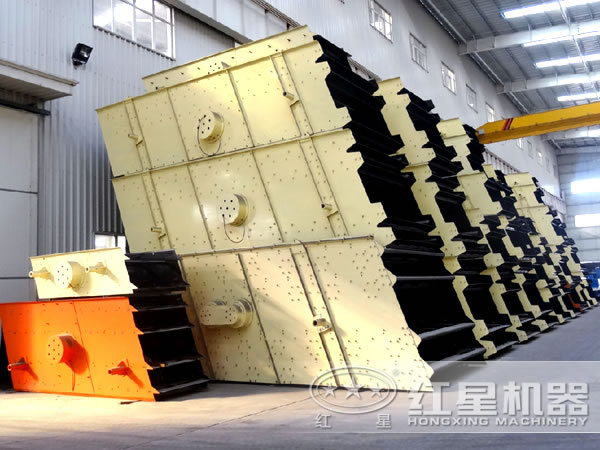

單軸振動篩均可做成單層、多層吊掛和座式。
